很多網絡環境目前都采用光纖的連接方式，比如主交換機到其他樓層交換機采用光口連接，再?gòu)臉菍咏粨Q機的RJ45電口連接到其他網絡設備。這種網絡環境中，很多情況下都采用透明網橋的方式部署上網行為管理。本文中，我將介紹如何把上網行為管理的透明網橋串接到光口交換機和電口交換機中間。主要有如下兩種方式：
1. 采用支持光口的上網行為管理設備

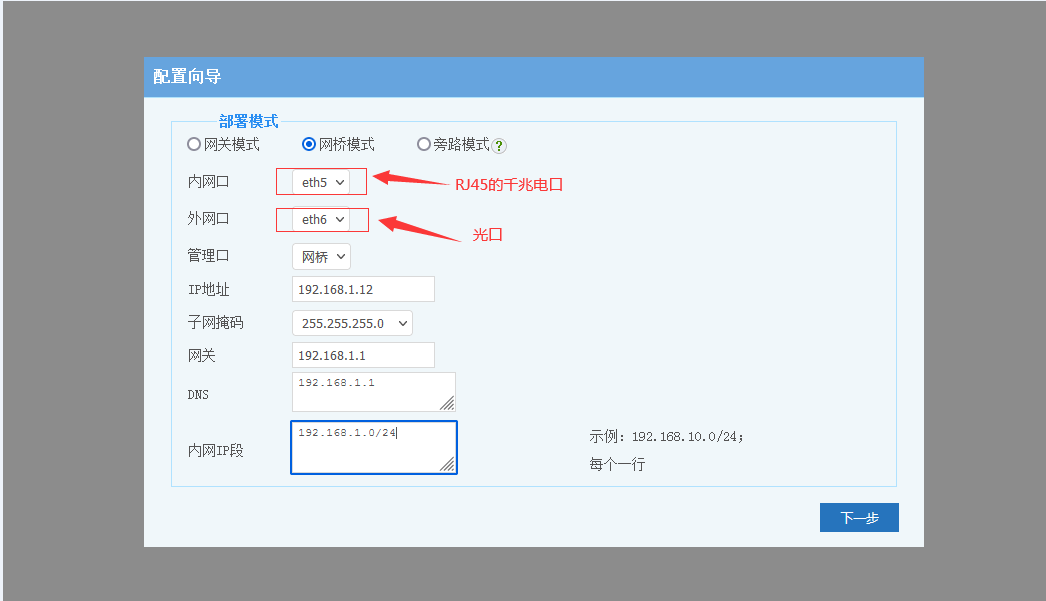

如下圖，以WSG-500E為例，該型號有6個千兆電口和2個千兆光口，可以把網橋創建在一個光口和一個電口上。光口接上層的匯聚交換機，電口接下面的二層交換機。

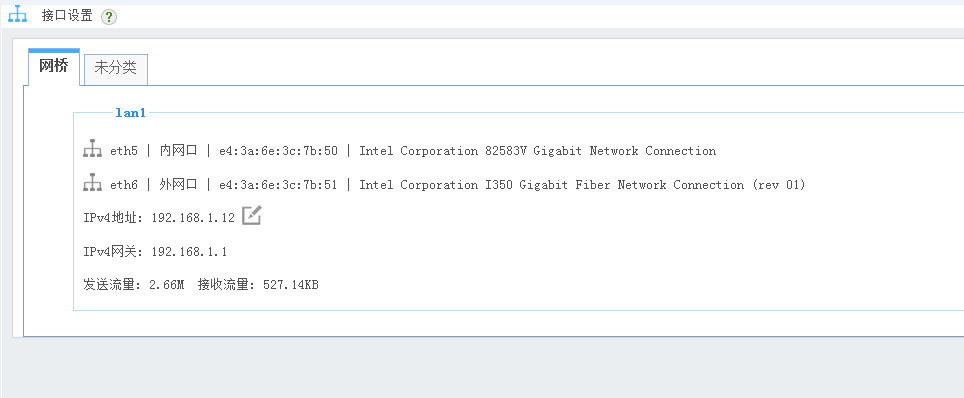

網橋可以直接創建在光口和電口上。
2. 通過光纖收發器來實現光轉電

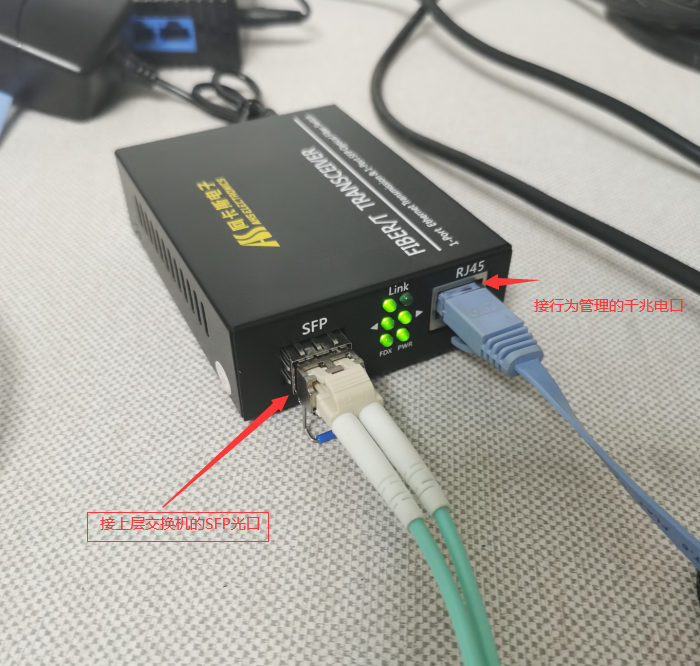

如果上網行為管理設備不支持光口，可以通過安裝光纖收發器來把光口轉電口。如下圖：
部署后的網絡結構是這樣的：匯聚交換機（SFP光口）—— （SFP光口）光纖收發器（RJ45）——（RJ45）上網行為管理（RJ45）——二層交換機
綜上所述，上述的兩種方式都可以實現光轉電的上網行為管理部署。
